7 Schritte zur eigenständigen Installation einer PV-Anlage

Das richtige Werkzeug

Eine gute Vorbereitung ist das A und O. Du benötigst ein paar grundlegende Werkzeuge, um die Installation durchzuführen. Dazu gehören:

• Bohrmaschine: Für das Bohren von Löchern in Dach und Rahmen.
• Schraubenschlüssel und Schraubendreher: Zum Befestigen von Halterungen und Modulen.
• Wasserwaage: Um sicherzustellen, dass die Module gerade montiert sind.
• Zange: Für elektrische Verbindungen.
• Multimeter: Um die Spannung und den Strom während der Installation zu prüfen.
• Sicherheitsausrüstung: Wir empfehlen das Tragen von Helm, Handschuhen und Sicherheitsbrille.

Einmessen des Daches

Beim Einmessen des Daches ist es wichtig, sehr präzise zu arbeiten, um eine optimale Ausrichtung und Stabilität der Solarmodule zu gewährleisten. Außerdem will auch keiner eine schiefe Anlage auf seinem Dach. Also wird ein Maßband oder ein Laserentfernungsmesser verwendet, um die genauen Abmessungen der geplanten Dachfläche zu bestimmen. Dabei sollten die Positionen der Dachsparren identifiziert werden, da die Dachhaken an diesen tragenden Elementen befestigt werden müssen. Falls die Sparren nicht sichtbar sind, kannst du einen Sparrenfinder verwenden, oder diese durch herausnehmen von einzelnen Ziegeln lokalisieren.

Anschließend musst du die Position der Dachhaken markieren. Folge unserem Hakenplan, um eine gleichmäßige Lastverteilung zu gewährleisten. Um sicherzustellen, dass die Haken in einer geraden Linie montiert werden, empfehlen wir eine Schlagschnur zu spannen und entlang der markierten Punkte auszurichten.

Nach dem Einmessen und Markieren der Montagepunkte solltest du nochmals kontrollieren, ob alle Positionen korrekt vermessen und markiert wurden. Hierbei ist eine sorgfältige Überprüfung der markierten Halterungspunkte wichtig, um sicherzustellen, dass diese korrekt auf den Sparren sitzen.

Unterkonstruktion

Nachdem das Dach eingemessen wurde und die Positionen der Halterungen festgelegt sind, kann nun die Unterkonstruktion montiert werden. Mehr Informationen über die Unterkonstruktion findest du ebenfalls in unserem Blog.

Zunächst werden die Dachhaken an den zuvor markierten Punkten auf den Dachsparren befestigt. Es ist wichtig, dass diese Halterungen sicher und fest verschraubt werden, um die Last der Solarmodule zuverlässig tragen zu können. Hierfür werden geeignete Schrauben verwendet, die für den jeweiligen Dachtyp und die Dachneigung geeignet sind. Die Halterungen sollten so ausgerichtet werden, dass sie eine gerade Linie entlang der Sparren bilden, was zuvor mithilfe der Schlagschnur überprüft wurde.

Bei der Befestigung der Dachhaken ist darauf zu achten, dass die Dacheindeckung nicht beschädigt wird. Wenn Ziegel oder Dachplatten angehoben oder angepasst werden müssen, sollten sie anschließend wieder ordnungsgemäß verlegt werden, um Undichtigkeiten zu vermeiden. Die Haken müssen so justiert werden, dass sie bündig mit der Dacheindeckung abschließen, aber dennoch genügend Freiraum für die Schienenmontage bieten.

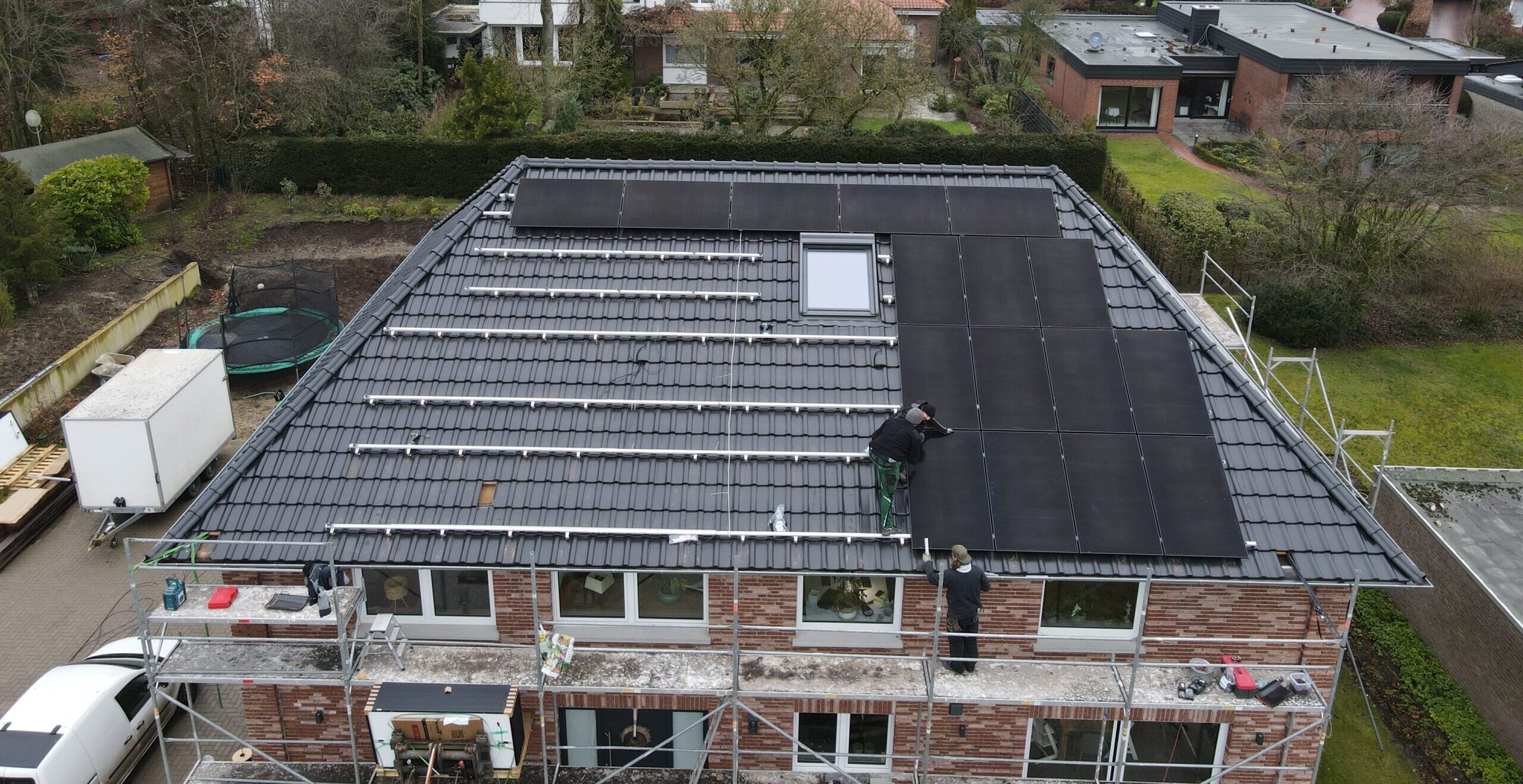

Sobald alle Dachhaken oder Halterungen installiert sind, werden die Montageschienen angebracht. Diese werden auf den Dachhaken oder Halterungen befestigt und bilden das Gerüst, auf dem die Solarmodule später montiert werden. Es ist wichtig, die Schienen parallel zueinander auszurichten, um eine gleichmäßige Verteilung der Solarmodule zu gewährleisten. Die Schienen werden fest an den Halterungen verschraubt, wobei auf eine stabile Verbindung zu achten ist, um eine langfristige Haltbarkeit zu sichern. Während der Montage der Schienen solltest du regelmäßig prüfen, ob alle Verbindungen fest sitzen und die Schienen in der richtigen Position liegen. Eine Wasserwaage hilft dir, sicherzustellen, dass die Schienen exakt ausgerichtet sind und keine Neigungen oder Ungleichmäßigkeiten aufweisen.

Nachdem die Schienen montiert und überprüft wurden, ist die Unterkonstruktion bereit, die Solarmodule aufzunehmen. Es ist sinnvoll, vor der nächsten Phase der Montage nochmals alle Verschraubungen und Ausrichtungen zu kontrollieren, um sicherzustellen, dass die Unterkonstruktion stabil und sicher befestigt ist. Mit der fertigen Unterkonstruktion ist nun die Grundlage für die Modulmontage geschaffen.

Montage der Module

Die Installation der Solarmodule ist der nächste Schritt nach der Montage der Unterkonstruktion. Auch bei diesem Teil ist absolute Präzision gefragt, um sicherzustellen, dass die Module korrekt, grade und sicher montiert sind. Vor der Montage empfehlen wir, jedes Modul auf mögliche Schäden oder Verschmutzungen zu überprüfen. Du solltest außerdem darauf achten, dass die Anschlusskabel intakt sind. Wenn du wissen möchtest, welche Solarmodule am Besten für dich geeignet sind, hilft dir vielleicht unser Blogbeitrag zur richtigen Modulauswahl weiter.

Die Solarmodule werden nun auf die bereits montierten Schienen der Unterkonstruktion aufgelegt. Es ist wichtig, die Module exakt auszurichten, damit sie gleichmäßig auf den Schienen sitzen und die Reihen symmetrisch verlaufen. Die Module sollten in der Regel mit einem Abstand von wenigen Zentimetern zueinander montiert werden, um eine ausreichende Belüftung zu gewährleisten und die Wärmeableitung zu optimieren. Dafür sorgen aber auch die Mittelklemmen.

Zur Befestigung der Module auf den Schienen werden spezielle Modulklemmen verwendet. Es gibt Endklemmen, die die äußeren Module fixieren, und Mittelklemmen, die die Module in der Mitte verbinden und an den Schienen fixieren. Die Klemmen werden fest an den Rahmen der Solarmodule und den Montageschienen verschraubt. Hierbei ist es wichtig, dass die Klemmen nicht zu fest angezogen werden, um das Modulglas nicht zu beschädigen, aber gleichzeitig stark genug, um die Module sicher an Ort und Stelle zu halten.

Während der Installation jedes Moduls werden die elektrischen Anschlüsse hergestellt. Die Solarmodule haben in der Regel MC4-Stecker, die einfach miteinander verbunden werden können. Diese Steckverbindungen müssen korrekt und fest eingesteckt werden, um eine stabile elektrische Verbindung zu gewährleisten. Wir empfehlen, die Kabel möglichst nahe an den Schienen zu befestigen und durch Kabelbinder zu sichern.

Nachdem alle Module montiert und elektrisch verbunden sind, sollte die gesamte Installation gründlich überprüft werden. Dazu gehören die Festigkeit der Modulklemmen, die korrekte Ausrichtung der Module sowie die sichere und ordentliche Verlegung der Kabel. Auch die Verkabelung zum Wechselrichter muss überprüft werden, um sicherzustellen, dass die Anlage später ohne Probleme in Betrieb genommen werden kann. Zu diesem Punkt kommen wir aber auch noch im nächsten Absatz.

Verkabelung

Die Verkabelung ist der nächste Schritt bei der Installation einer Photovoltaikanlage, auf den wir einmal genauer eingehen möchten. Eine ordnungsgemäße Verkabelung ist besonders wichtig, um die Sicherheit und Effizienz der Anlage zu gewährleisten. Wir verwenden spezielle Solarkabel t, die witterungsbeständig und UV-beständig sind, da sie über viele Jahre den äußeren Bedingungen ausgesetzt sein werden.

Wir sprechen über zwei Arten von Kabeln:

• DC-Kabel (Gleichstromkabel), die die Solarmodule mit dem Wechselrichter verbinden.
• AC-Kabel (Wechselstromkabel), die den Wechselrichter mit dem Hausnetz oder Einspeisepunkt verbinden

Die Solarmodule produzieren Gleichstrom (DC), der zu einem Wechselrichter geleitet wird. Bei der Verkabelung der Solarmodule werden die Module in der Regel in Strings (Reihen) miteinander verbunden. Hierbei werden die MC4-Stecker der Module verwendet, die ein einfaches und sicheres Stecken und Lösen der Kabel ermöglichen.

Es gibt zwei Arten von Verschaltungen. Wie du verschalten musst, geben wir dir aber mit der Planung mit.

• Serienschaltung: Die Module werden in Reihe geschaltet, d. h., das negative Ende eines Moduls wird mit dem positiven Ende des nächsten Moduls verbunden. Dadurch wird die Spannung addiert, während der Strom in der Reihe konstant bleibt.
• Parallelschaltung: Bei der Parallelschaltung werden die positiven und negativen Pole der Module an einem Punkt zusammengeführt. Dies wird jedoch seltener direkt am Dach durchgeführt und eher im Wechselrichter kombiniert, um den Strom zu erhöhen.

Nachdem die Module elektrisch miteinander verbunden sind, müssen die Kabel ordentlich verlegt werden. Verwende Kabelbinder oder Kabelclips, um die Kabel entlang der Montageschienen zu befestigen. Achte darauf, dass die Kabel nicht lose auf dem Dach herumliegen oder über scharfe Kanten verlaufen. Es ist wichtig, dass die Kabel witterungsgeschützt verlegt werden. Sie sollten so verlegt sein, dass sie nicht in Wasseransammlungen liegen oder durch extreme Hitze und Kälte beeinträchtigt werden. Die zusammengeschlossenen Kabel der Solarmodule werden nun zu einem DC-Trennschalter und anschließend zum Wechselrichter geführt. Der DC-Trennschalter ermöglicht es, die Solaranlage bei Wartungsarbeiten sicher vom Netz zu trennen.

Haftung

Wenn du die PV-Anlage selber installierst, gibt es natürlich verschiedene Haftungsfragen zu beachten. Hier sind die wichtigsten Punkte, die du berücksichtigen solltest:

• Eigenverantwortung: Wenn du die Installation der PV-Anlage selbst durchführst, trägst du grundsätzlich die Verantwortung für deine Arbeit. Das bedeutet, dass du für Schäden, die durch Fehler bei der Montage entstehen (z. B. Undichtigkeiten im Dach, Schäden an der PV-Anlage oder am Gebäude), selbst haftest.
• Personenschäden: Wenn du bei der Installation einen Unfall hast, kannst du für deine eigene Sicherheit verantwortlich sein.
• Haftung bei Personenschäden: Wenn jemand anders (z. B. eine Hilfsperson) während der Montage verletzt wird oder es zu einem Unfall kommt, kann eine Haftung auf dich als den Installateur zurückfallen. Es ist ratsam, in diesem Fall eine Haftpflichtversicherung zu haben, die solche Schäden abdeckt.
• Schäden an Nachbargrundstücken: Wenn durch die Installation deiner PV-Anlage Schäden an Nachbargebäuden oder anderen Objekten entstehen (z. B. durch herabfallende Teile), bist du ebenfalls verantwortlich. Auch hier könnte deine Privathaftpflichtversicherung helfen.
• Gebäudeversicherung: Informiere deine Gebäudeversicherung darüber, dass du eine PV-Anlage installierst. Die Anlage sollte in den Versicherungsschutz mit aufgenommen werden, um im Schadensfall (z. B. durch Sturm oder Brand) abgesichert zu sein.
• Haftpflichtversicherung: Es ist ratsam, deine bestehende Haftpflichtversicherung auf mögliche Risiken durch die Eigeninstallation zu überprüfen. Manche Versicherungen bieten spezielle PV-Haftpflichtversicherungen an, die Schäden abdecken, die durch die Anlage oder deren Installation entstehen können.
• Einhaltung der Vorschriften: Auch wenn du die Anlage selbst installierst, musst du alle gesetzlichen Vorschriften und Sicherheitsstandards einhalten, wie z. B. die Elektroinstallation durch einen zugelassenen Elektriker abnehmen zu lassen. Das betrifft insbesondere den Anschluss der PV-Anlage an das Stromnetz und die ordnungsgemäße Erdung.

Selbstüberprüfung

Bevor die Photovoltaikanlage endgültig ans Netz angeschlossen wird, ist eine gründliche Selbstüberprüfung unerlässlich, um sicherzustellen, dass alles korrekt installiert und funktionstüchtig ist. Zunächst sollte eine sorgfältige visuelle Inspektion der gesamten Installation erfolgen. Es muss überprüft werden, ob alle Solarmodule sicher und korrekt auf der Unterkonstruktion befestigt sind. Achte darauf, dass keine Modulrahmen beschädigt sind und dass alle Modulklemmen festgezogen wurden, ohne zu viel Druck auszuüben. Zudem sollte die Unterkonstruktion auf Stabilität und ordnungsgemäße Verschraubung geprüft werden.

Die Verkabelung ist ein weiterer wichtiger Punkt der Überprüfung. Auf der DC-Seite, also bei den Solarmodulen, ist es wichtig, die Verkabelung zu kontrollieren. Dabei müssen alle MC4-Stecker fest verbunden sein, und die Module sollten korrekt in Reihe oder parallel geschaltet worden sein, wie es in den Planungsunterlagen vorgesehen ist. Achte darauf, dass keine Kabel durchhängen oder ungeschützt sind, und stelle sicher, dass sie sicher an den Montageschienen befestigt sind. Auf der AC-Seite, die den Wechselrichter betrifft, muss die Verkabelung zum Hausanschluss oder Einspeisepunkt korrekt und den Sicherheitsvorschriften entsprechend angeschlossen sein. Es sollte ebenfalls darauf geachtet werden, dass die Kabel ordentlich verlegt und vor Beschädigungen geschützt sind.

Ein weiterer wichtiger Schritt ist der Schutz und die Isolierung der Kabel. Alle Kabel müssen gut isoliert und vor äußeren Einflüssen geschützt sein. Es ist wichtig zu überprüfen, ob die Kabel durch Kabelbinder und Clips sicher befestigt sind, um zu verhindern, dass sie durch Wind, Wetter oder mechanische Belastungen beschädigt werden.

Zudem sollten die Dachdurchführungen geprüft werden, um sicherzustellen, dass sie dicht sind und kein Wasser ins Gebäude eindringen kann. Die elektrischen Verbindungen sollten ebenfalls überprüft werden. Dabei ist es ratsam, die Spannungen der einzelnen Modulstrings vor dem endgültigen Anschluss an den Wechselrichter zu messen. Ein Multimeter hilft, sicherzustellen, dass die Spannungen den geplanten Werten entsprechen und mögliche Fehler wie falsch angeschlossene Module oder defekte Stecker frühzeitig erkannt werden können. Zudem muss kontrolliert werden, ob die Erdung der Anlage korrekt durchgeführt wurde. Eine ordnungsgemäße Erdung ist unerlässlich für die Sicherheit und schützt die Anlage und das Gebäude vor Überspannungen und elektrischen Schlägen.

Die ausgeführte Arbeit sollte mit der ursprünglichen Montage- und Planungsanleitung verglichen werden. Dabei ist es wichtig, sicherzustellen, dass alle Komponenten gemäß den Vorgaben installiert wurden und keine Abweichungen bestehen, die die Funktionsfähigkeit oder Sicherheit der Anlage beeinträchtigen könnten.

Bevor der Wechselrichter in Betrieb genommen wird, sollte überprüft werden, ob dieser korrekt installiert und angeschlossen ist. Viele Wechselrichter verfügen über eigene Diagnose- und Überprüfungssysteme, die vor dem ersten Start genutzt werden können, um mögliche Fehlerquellen zu identifizieren. Alle Einstellungen am Wechselrichter müssen den Anforderungen der Anlage entsprechen, und der DC-Trennschalter sollte auf seine Funktion geprüft werden, um sicherzustellen, dass er die Anlage im Notfall vom Netz trennen kann. Zu den Sicherheits- und Schutzmaßnahmen gehört auch die Überprüfung des Überspannungsschutzes. Dieser muss ordnungsgemäß installiert sein, um die Anlage vor Schäden durch Blitzeinschläge oder Netzüberspannungen zu schützen.

Wenn die Installation selbst vorgenommen wurde, ist es ratsam, die gesamte Anlage vor dem Anschluss von einem qualifizierten Fachbetrieb oder Elektriker überprüfen zu lassen. Diese Prüfung übernehmen wir gerne für dich, um sicherzustellen, dass alles fachgerecht installiert wurde und die Anlage sicher in Betrieb genommen werden kann.

Wenn alle diese Schritte durchgeführt wurden, ist deine Anlage bereit für dich Strom zu produzieren.

Dein Team von PV Eigenbau
